产品概述
中国干燥设备行业优秀企业
UMMARIZE 产品概述
ZLG 振动流化床干燥机广泛适用于化工、轻工、医药、食品、塑料、粮油、矿渣、制盐、糖等行业的粉料颗粒状物料的干燥、冷却、增湿等作业。
 | |

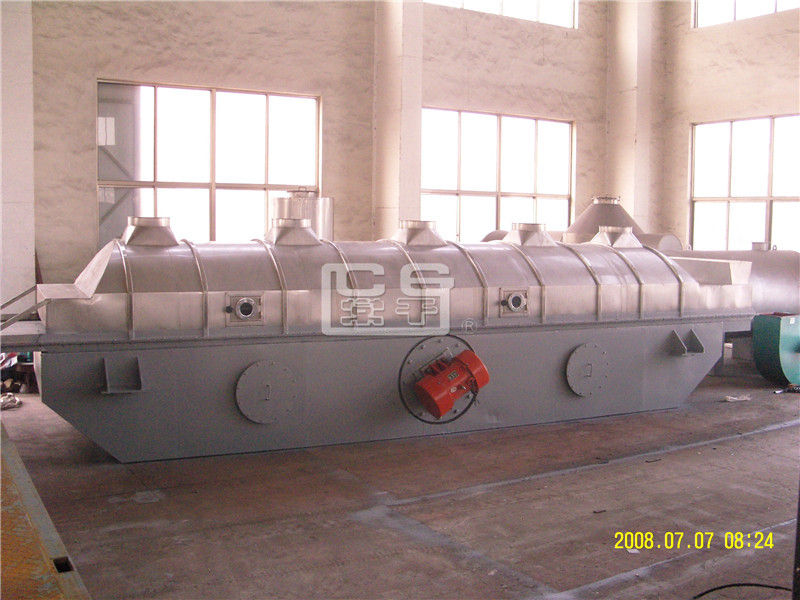

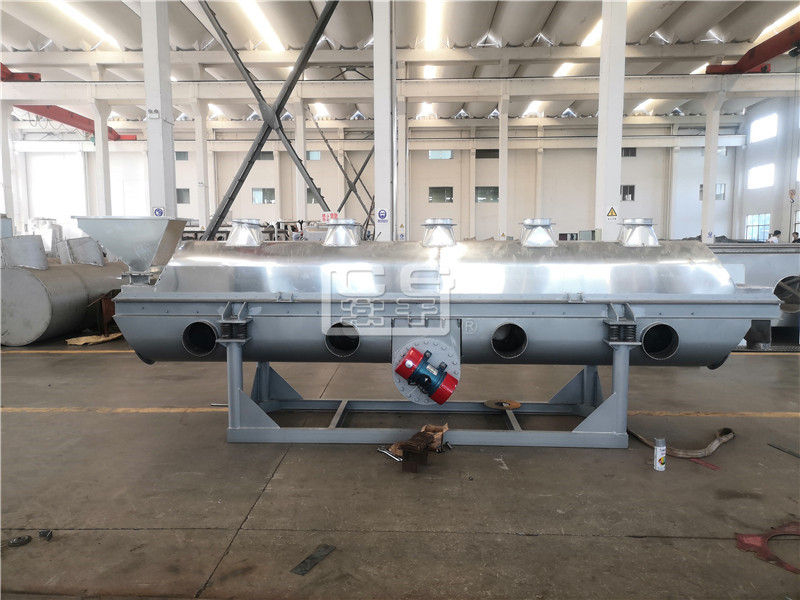

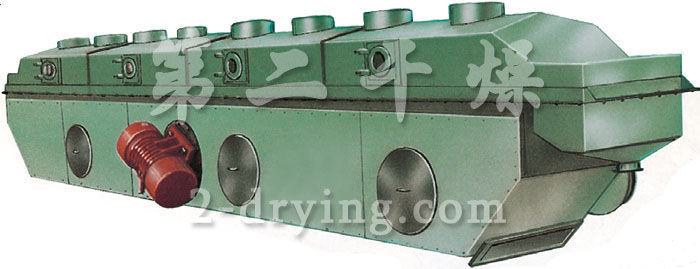

 ZLG 振动流化床干燥机 |

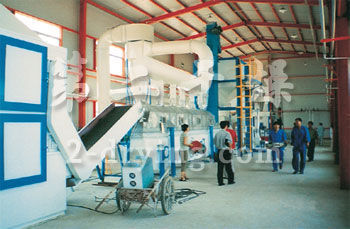

北京通济达农产品有限公司(ZLG1mx9.5m 直线振动流化床) |
P
RINCIPLE
工作原理
中国干燥设备行业优秀企业
RINCIPLE 工作原理
物料自进料口进入机内，在振动力作用下，物料沿水平方向抛掷向前连续运动，热风向上穿过流化床同湿物料换热后，湿空气经旋风分离器除尘后由排风口排出；干燥物料由排料口排出。
P
ARAMETER
技术参数
中国干燥设备行业优秀企业
ARAMETER 技术参数
| 机型 | 流化床面积 m2 | 进风温度 ℃ | 出风温度 ℃ | 蒸发水份能力 Kg/h | 振动电机 | |
| 型号 | 功率 | |||||
| ZLG0.30×3 | 0.9 | 70-140 | 40-70 | 20～35 | ZDS10-6 | 0.75×2 |
| ZLG0.30×4.5 | 1.35 | 70-140 | 40-70 | 35～50 | ZDS10-6 | 0.75×2 |
| ZLG0.45×4.5 | 2.025 | 70-140 | 40-70 | 50～70 | ZDS10-6 | 1.1×2 |
| ZLG0.60×4.5 | 2.7 | 70-140 | 40-70 | 70～90 | ZDS10-6 | 1.1×2 |
| ZLG0.45×6 | 2.7 | 70-140 | 40-70 | 80～100 | ZDS10-6 | 1.1×2 |
| ZLG0.60×6 | 3.6 | 70-140 | 40-70 | 100～130 | ZDS25-6 | 1.5×2 |
| ZLG0.75×6 | 4.5 | 70-140 | 40-70 | 120～170 | ZDS25-6 | 1.5×2 |
| ZLG0.9×6 | 5.4 | 70-140 | 40-70 | 140～170 | ZDS30-6 | 2.2×2 |
| ZLG0.6×7.5 | 4.5 | 70-140 | 40-70 | 130～150 | ZDS30-6 | 2.2×2 |
| ZLG0.75×7.5 | 5.625 | 70-140 | 40-70 | 150～180 | ZDS40-6 | 3.0×2 |
| ZLG0.9×7.5 | 6.75 | 70-140 | 40-70 | 160～210 | ZDS40-6 | 3.0×2 |
| ZLG102×8 | 9.6 | 70-140 | 40-70 | 200～280 | ZDS50-6 | 3.7×2 |
| 型号\尺寸 | A | B | C | D | E | F | 重量(kg) |
| ZLG0.30×3 | 3000 | 300 | 1350 | 900 | 430 | 1650 | 1250 |
| ZLG0.30×4.5 | 4500 | 300 | 1350 | 900 | 430 | 1650 | 1560 |
| ZLG0.45×4.5 | 4500 | 450 | 1550 | 950 | 430 | 1700 | 1670 |
| ZLG0.60×4.5 | 4500 | 600 | 1650 | 950 | 430 | 1700 | 1910 |
| ZLG0.45×6 | 6000 | 450 | 1650 | 950 | 430 | 1700 | 200 |
| ZLG0.60×6 | 6000 | 600 | 1700 | 1000 | 500 | 1700 | 2410 |
| ZLG0.75×6 | 6000 | 750 | 1850 | 1000 | 600 | 1850 | 2340 |
| ZLG0.9×6 | 6000 | 900 | 2000 | 1000 | 600 | 1850 | 3160 |
| ZLG0.6×7.5 | 7500 | 600 | 1850 | 1000 | 600 | 1850 | 3200 |
| ZLG0.75×7.5 | 7500 | 750 | 2000 | 1000 | 600 | 1850 | 3600 |
| ZLG0.9×7.5 | 7500 | 900 | 2100 | 1000 | 600 | 1850 | 4140 |
| ZLG1.2×7.5 | 7500 | 1200 | 2500 | 1150 | 800 | 2050 | 5190 |
F
EATURE
产品特点
中国干燥设备行业优秀企业
EATURE 产品特点
采用振动电机驱动, 运转平稳、噪音小、寿命长、维修方便。
热效率高，比一般干燥装置可节能30% 以上。床层温度分布均匀，无局部过热现象，流态化均匀，无死角现象。
料层厚度和机内移动速度及振幅均匀可在设计范围内无级调整，可调性好，适用面宽。
对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦可使用，不影响效果。
采用全封闭式结构，有效地防止了物料与外界的交叉污染，环境清洁，可连续作业。
当用于高水份物料大批量生产时，可采用多台串联的方式以达到用要求( 典型物料：如聚丙烯酰胺等)
P
rocess

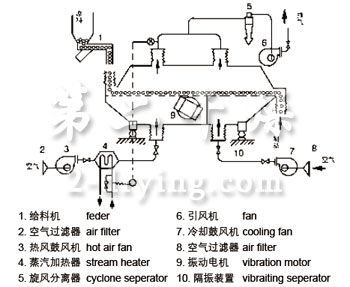

工艺流程
中国干燥设备行业优秀企业
rocess 工艺流程
C
ONSTRUCTION

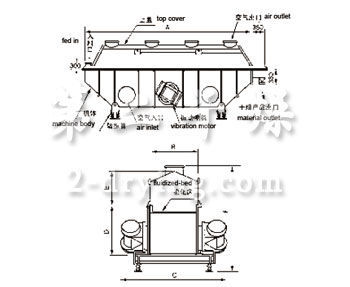

结构简图
中国干燥设备行业优秀企业
ONSTRUCTION 结构简图
C
ustomer
典型用户
中国干燥设备行业优秀企业
ustomer 典型用户
振动流化床 | 江阴澄星磷化工集团 | ZLG1×9 | 1台 |
振动流化床 | 云南金平金隆有限公司 | ZLG1.65×75 | 1台 |
振动流化床 | 新疆阜康美达化工厂 | ZLG1.2×8 | 1台 |
振动流化床 | 河南沁阳路政石化厂 | ZLG1.2×8 | 1台 |
振动流化床 | 辽宁盘锦新型石油助剂厂 | ZLG1.2×8 | 1台 |
振动流化床 | 新疆克拉玛依石化公司 | ZLG1.2×8 | 1台 |
振动流化床 | 上海牙膏厂股份有限公司 | ZLG0.9×75 | 1台 |
振动流化床 | 江西乐平巢野食品有限公司 | ZLG0.75×75 | 1台 |
振动流化床 | 山西长治奥尼克化工有限公司 | ZLG0.9×75 | 1台 |
振动流化床 | 北京汇百川技术设计所 | ZLG0.9×75 | 1台 |
振动流化床 | 云南昆明星耀农化有限公司 | ZLG0.9×75 | 1台 |
振动流化床 | 广东佛山荣嘉化工有限公司 | ZLG0.6×6 | 1台 |
振动流化床 | 浙江海蕴生物有限公司 | ZLG0.45×7.5 | 1台 |
振动流化床 | 云南永善天山食品有限公司 | ZLG1.65×7.5 | 2台 |
振动流化床 | 山东东营油田石化助剂厂 | ZLG0.9×7.5 | 1台 |
振动流化床 | 河南沁阳交通局三产公司 | ZLG1.65×7.5 | 2台 |
振动流化床 | 河北东之星天然色素公司 | ZLG0.6×7.5 | 1台 |
振动流化床 | 湖南衡阳瑞达实业有限公司 | ZLG0.6×4.5 | 1台 |
振动流化床 | 大庆油田飞马公司 | ZLG0.9×7.5 | 1台 |
振动流化床 | 昆明东川众智冶炼厂 | ZLG 0.6×6 | 1台 |
振动流化床 | 曹州农用化工有限公司 | ZLG0.45×4.5 | 1台 |
