产品概述
中国干燥设备行业优秀企业
UMMARIZE 产品概述
DWF 系列气流喷射式带式干燥机属专用类设备, ^适用于透气性差的物料干燥, 典型的例如：纸浆干燥、涂膜布干燥、板材类干燥。由于其专用性, 在设计时，根据物料性质、设备的热风温度、循环气体量、湿度、气体速度及气体流束形式不为大多数物料所通用, 实际差别很大。因此, 用户在订货时, 应与本厂技术人员作详细的技术交流, 以便作出合理的设计方案, 促使我们的设备性能更好, 为用户产生的效益更好。

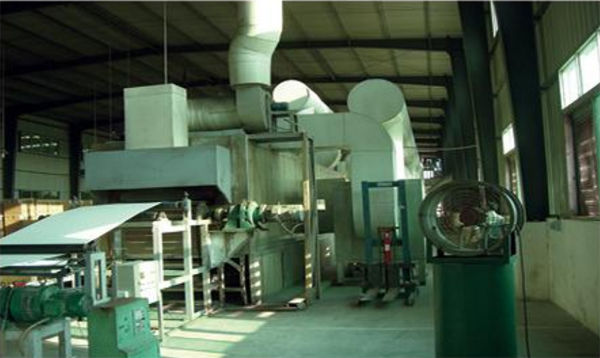

杭州利群环保纸业有限公司现场DWF2m X 40m温度350'C转速50-100m/min

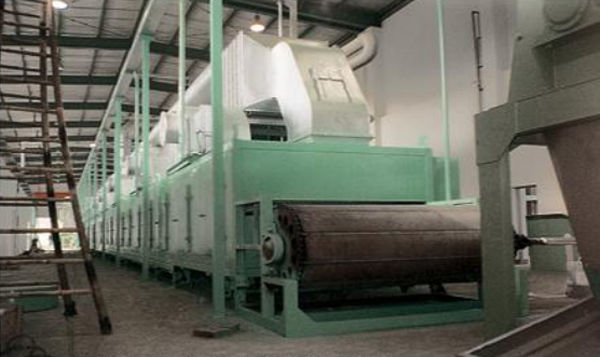

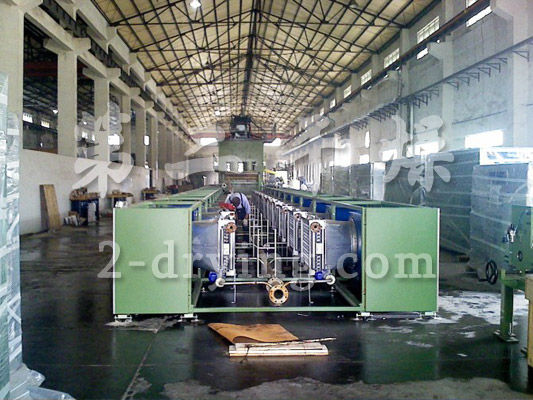

广东中捷公司蓄电池隔板纸干燥生产线现场
P
RINCIPLE
工作原理
中国干燥设备行业优秀企业
RINCIPLE 工作原理
工作时热风以狭缝流或孔束流向下或上下同时喷向输送带上的物料, 喷射速度可高达15m/s 以上, 故对流传热的传热膜极薄, 传热系数大, 干燥速度快。干燥时喷射气流使用热源可采用蒸汽、电、燃煤热风炉、燃气、燃油烟道气、导热油炉等。
P
ARAMETER
技术参数
中国干燥设备行业优秀企业
ARAMETER 技术参数
| 项目\型号 | DWF1.2×10 | DWF1.6×10 | DWF2×10 | DWF2×20 | DWF2×40 |
| 干燥面积(m2) | 12 | 16 | 20 | 40 | 80 |
| 干燥段长× 宽(m) | 1.2×10 | 1.6×10 | 2×10 | 2×20 | 2×40 |
| 换热面积(m2) | 230 | 330 | 400 | 800 | 1800 |
| 使用温度(oC) | 80-350 | ||||
| 干燥时间(h) | 0.2-1.2 可调 | ||||
| 网带转速(m/min) | 0~120m/min | ||||
| 传动功率(kw) | 0.75kw | 0.75kw | 0.75kw | 1.5kw | 3kw |
| 风机数量(台) | 2 | 2 | 2 | 4 | 8 |
| 风机功率(kw) | 10.5kw | 10.5kw | 10.5kw | 30kw | 150kw |
| 外形尺寸 长× 宽× 高( 米) | 12×1.5×3.6 | 12×1.8×3.6 | 12×2.2×3.6 | 22×2.2×3.6 | 43×2.3×3.8 |
P
rocess

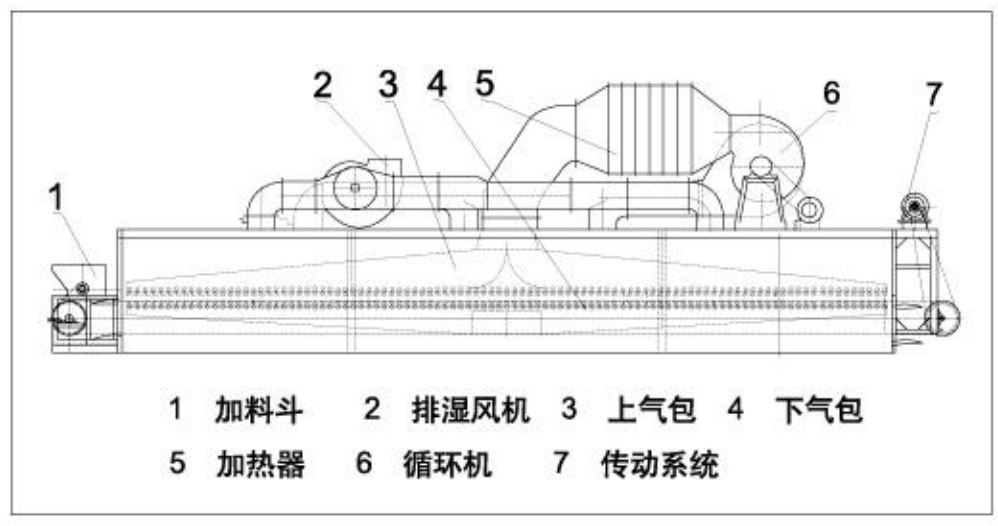

工艺流程
中国干燥设备行业优秀企业
rocess 工艺流程
C
ustomer
典型用户
中国干燥设备行业优秀企业
ustomer 典型用户
喷射式带式 | 上海双飞机械有限公司 | DWF1.6×15 | 2台 |
喷射式带式 | 辽宁营口中捷仕达隔板有限公司 | DWF2×20 | 3台 |
喷射式带式 | 广东番捷隔板有限公司 | DWF1.6×30 | 3台 |
喷射式带式 | 山东莘县华阳食品有限公司 | DWF1.6×20 | 1台 |
喷射式带式 | 营口安泰能源有限公司 | DWF1.6×20 | 1台 |
