产品概述
中国干燥设备行业优秀企业
UMMARIZE 产品概述
双螺旋锥形混合机的搅拌部件为两条不对称螺旋悬臂，工作时悬臂在绕自己的轴线转动(自转)的同时，还借助转臂的回转，环绕锥形容器的中心轴线靠近锥体壁面作行星运动(公转)。设备通过螺旋的公、自转使物料反复提升，在锥体内产生剪切、对流、扩散等复合运动，从而达到混合的目的。标准产品有双电机驱动(A型)和单电机驱动(B型)之分。
P
ARAMETER
技术参数
中国干燥设备行业优秀企业
ARAMETER 技术参数
| 型号\项目 | 全部容积(M3) | 装载系数 | 电机功率 | 外形尺寸(mm) ^大直径×H | 设备重量 |
| LSZH-0.3 | 0.3 | 0.4-0.6 | 2.2 | Φ920×1920 | 550 |
| LSZH-0.5 | 0.5 | 0.4-0.6 | 3 | Φ1140×2320 | 600 |
| LSZH-1 | 1 | 0.4-0.6 | 4 | Φ1480×2895 | 1200 |
| LSZH-1.5 | 1.5 | 0.4-0.6 | 5.5 | Φ1633×3210 | 1350 |
| LSZH-2 | 2 | 0.4-0.6 | 5.5 | Φ1816×3495 | 1500 |
| LSZH-3 | 3 | 0.4-0.6 | 7.5 | Φ2040×3760 | 2300 |
| LSZH-4 | 4 | 0.4-0.6 | 11 | Φ2250×4425 | 2520 |
| LSZH-6 | 6 | 0.4-0.6 | 15 | Φ2548×4940 | 3000 |
| LSZH-8 | 8 | 0.4-0.6 | 18.5 | Φ2780×5360 | 4500 |
| LSZH-10 | 10 | 0.4-0.6 | 22 | Φ3018×5815 | 5500 |
| LSZH-12 | 12 | 0.4-0.6 | 22 | Φ3204×6100 | 5900 |
| LSZH-15 | 15 | 0.4-0.6 | 30 | Φ3442×6540 | 6600 |
| LSZH-20 | 20 | 0.4-0.6 | 37 | Φ3805×7420 | 9800 |
| LSZH-25 | 25 | 0.4-0.6 | 37 | Φ4086×7800 | 10200 |
| LSZH-30 | 30 | 0.4-0.6 | 45 | Φ4330×8200 | 11500 |
F
EATURE
产品特点
中国干燥设备行业优秀企业
EATURE 产品特点
1、加热冷却可在混合机筒体外增加夹套，通过向夹套内注入冷热介质来实现对物料的冷却或加热，冷却一般泵入工业用水，加热可通入蒸汽或电加热导热油。
2、加液混合在混合机中间轴位置通入喷液管，连接雾化喷嘴，可实现加液混合，通过选择特定材质，可以加入酸、碱性液料进行粉液混合。
3、耐压强度筒盖可做成穹顶，在减少残留便于清理的同时，可以提高混合机筒体部分的耐压强度，在需要混合机筒体耐压时多采用此设置。
4、负压进料在特定的工艺中可将混合机筒体做成负压仓，使用软管将流动性好的干燥物料吸进混合仓进行混合，可避免物料加料环节中的残留和污染。
5、出料方式标准型设备一般采用梅花状“错位阀”，此阀与长螺旋底部贴合紧密，有效减少混合死角，驱动形式有手动和气动可选；根据用户需要，也可加装蝶阀、球阀、星形卸料器、侧边出料等。
C
ONSTRUCTION

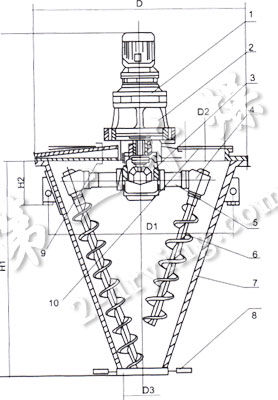

结构简图
中国干燥设备行业优秀企业
ONSTRUCTION 结构简图
1.电机
2.减速机
3.分配箱
4.传动头
5.转臂
6.旋转轴
7.筒体
8.出料阀
9.喷液装置
10.进料口
