S
UMMARIZE
产品概述
中国干燥设备行业优秀企业
UMMARIZE 产品概述
LPG 系列高速离心喷雾干燥机是一种适用于乳浊液、悬浮液、糊状物、溶液等液体干燥的专用干燥设备。在聚合物和树脂类：染料、颜料类：陶瓷、玻璃类、除锈剂、杀虫药类：碳水化合物、乳品类：洗涤剂和表面活性类；肥料类：有机化合物、无机化合物料的干燥上，表现得尤为出色。
P
RINCIPLE
工作原理
中国干燥设备行业优秀企业
RINCIPLE 工作原理
空气通过过滤器和加热器，进入干燥器顶部的空气分配器，热空气呈螺旋状均匀进入干燥器。料液由料液槽经过滤器由泵送至干燥器的离心雾化器，使料液喷成极小的雾状液滴，料液和热空气并流接触，水份迅速蒸发，在极短时间内干燥为粉末状成品。成品由干燥塔底部和旋风分离器排出，废气由风机排出。
P
ARAMETER
技术参数
中国干燥设备行业优秀企业
ARAMETER 技术参数
| 项目\型号 | LPG-5 | LPG-25 | LPG-50 | LPG-100 | LPG-150 | LPG-200 | LPG-500 | LPG800 -10000 |
| ^大水份 蒸发量(kg/h) | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 800-10000 |
| 喷雾形式 | 高速离心雾化器 | |||||||
| 雾化器转速 (rpm) | 25000 | 18000 | 16000 | 11000-13000 | ||||
| 雾化盘直径 (mm) | 50 | 120 | 150 | 根据工艺要求确定 | ||||
| 塔体直径 (mm) | 0.9 | 1.75 | 2.3 | 2.7 | 3 | 3.2 | 4.7 | |
| 电热功率 (kw) | 9 | 31.5 | 蒸汽+18 | 蒸汽+36 | 蒸汽+54 | 根据工艺要求确定 | ||
| 热源 | 可选电, 蒸汽+ 电, 燃油、煤、气热风炉 | |||||||
| 外形尺寸 (LxWxH)m | 1.6×9.1 ×1.75 | 4×2.7 ×4.5 | 4.5×2.8 ×5.5 | 5.2×3.5 ×6.7 | 7×5.5 ×7.2 | 7.5×6 ×8 | 12.5×8 ×10 | 根据场地条 件设计布置 |
F
EATURE
产品特点
中国干燥设备行业优秀企业
EATURE 产品特点
干燥速度快，一般只需5-15 秒，具有瞬时干燥特点;
物料短时间内完成干燥过程，适应于热敏性物料干燥，能保持物料色、香、味，成品纯度高、质量好；
生产过程简化，操作控制方便、适宜连续控制生产; 含湿量40%-90% 的液体，一次干燥成粉，减少粉碎、筛选等工序。
产品分散性、流动性、溶解性良好，产品粒径、松密度、水份在一定范围内可调。
起到快速烘干的目的，二次风可避免产生粘壁现象，有效地提高喷雾干燥的热效率。上进风从喷雾干燥主机的塔顶部进入热风分配器，再由分配器将热空气均匀地进入干燥室，并作螺旋状运动，同时料液通过离心雾化器的作用，分散成雾滴，这样雾滴与热空气接触表面增大，加快了热交换的过程，使料液水份迅速蒸发，物料在极短时间内完成干燥。下进风从喷雾干燥主机的底部进入的，出风口设计分风装置，热空气和雾化器旋转方向是逆向的，减小雾滴半径轨迹，减少喷射到壁上的产品，并增加液滴在空气停留的时间，提高了效率。
干燥后的成品有干燥塔锥体下部排出，还有一部份细小粉尘随空气从排气口带出，通过旋风分离器，将气体和固体分离，细小粉尘从旋风下部出料口排出，洁净空气由旋风分离器顶部排气口排出。干燥后的成品，全部经气流输送系统送入下道工序。
P
rocess

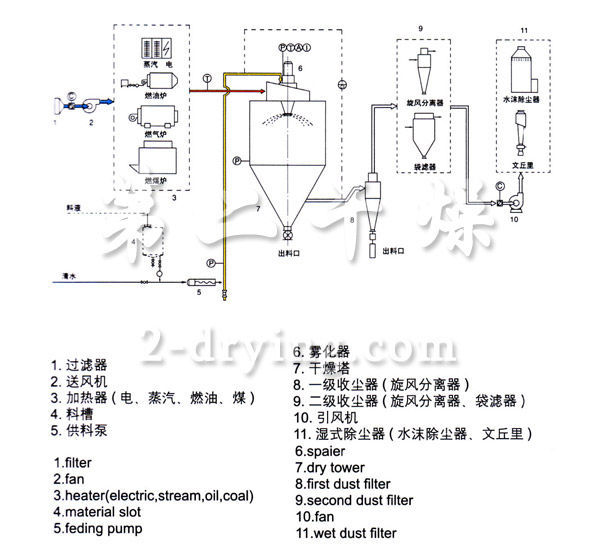

工艺流程
中国干燥设备行业优秀企业
rocess 工艺流程
C
urve
蒸发曲线
中国干燥设备行业优秀企业
urve 蒸发曲线
 |  |
 用户：宜宾天蓝化工有限公司 |  ø8000×17000 喷雾塔, 蒸发量3000KgH2O/h |
 ø7200x17000 喷雾塔 |  中信国安科技公司 国内特大型离心式喷雾干燥，塔体直径17米，高度38米，单台塔一小时处理17吨液体物料，共八套现场制作图。 配套1600万大卡直接式天然气热风炉，进风温度450度。 |
