产品概述
中国干燥设备行业优秀企业
UMMARIZE 产品概述

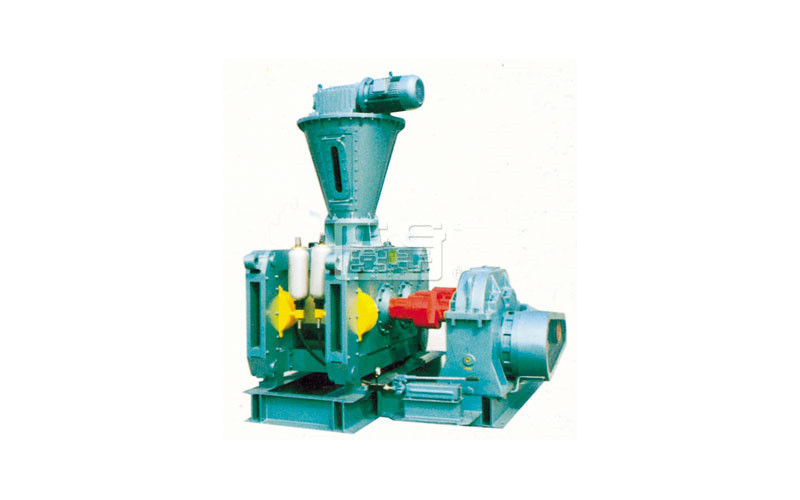

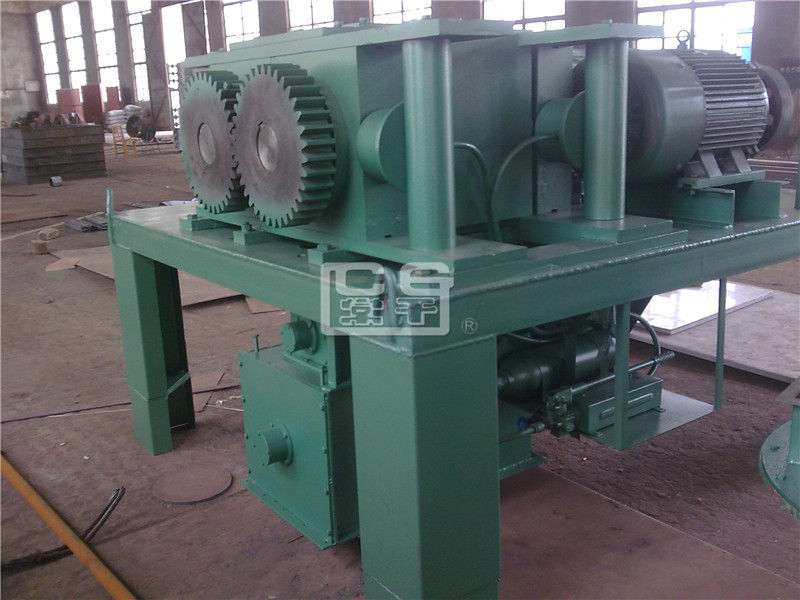

GZL系列干法辊压造粒机是采用干法挤压工艺技术，对含水量<10%的粉状物进行压缩成片，再经过破碎、整粒、筛分工艺，使片块状物料变成符合使用要求的颗粒状物料。
干法辊压造粒主要是靠外部加压方式，使物料强制通过两个反面旋转的辊轮间隙，压缩成片。在辊压过程中，物料的实际密度能增大1.5-3倍，从而达到一定的强度要求。
P
RINCIPLE
工作原理
中国干燥设备行业优秀企业
RINCIPLE 工作原理
各种干粉物料从设备顶部加入，经脱气、螺旋预压进入两个平等轧辊，轧辊相对旋转，物科被强制送入两辊之间，轧辊将物料咬入辊隙进行压缩，物料通过压缩区后，物料的表面张力和重力使之自然脱出。脱出后的指条状团块进入碎粒机由旋转刀排破碎，被破碎的物料进入整粒机通过滚动刀排使颗粒和部分粉状物料进入旋振筛进行筛分。合格品通过输送机被送入成品仓。粉：吠筛下物料通过输送机再次被送回原料仓进行二次辊压，挤压力的大小可根据造粒操作的需要由液压油缸的压力进行调节。

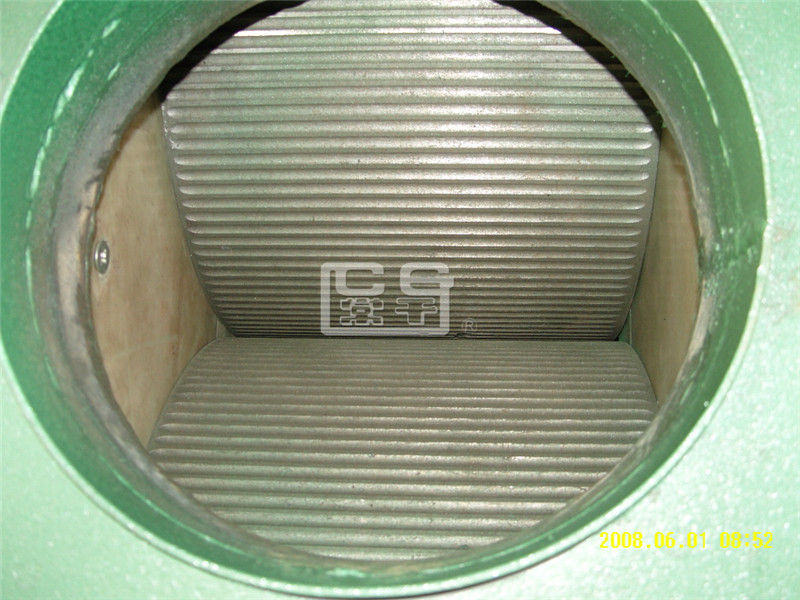

通过改变辊面开槽形式．可得到片状、条状、扁球状物料。
P
ARAMETER
技术参数
中国干燥设备行业优秀企业
ARAMETER 技术参数
| 项目\参数\型号 | GZL-240 | GZL-360 | GZL-450 |
| 轧辊直径 mm | Φ240 | Φ360 | Φ450 |
| 轧辊有效使用带宽 mm | 80-160 | 180-500 | 220-1000 |
| 轧辊转速 rpm | 15,20,26,32 | 14,18,24,30 | 10-25 |
| ^大成形压力 Mpa | 120 | 160 | 210 |
| 轧片^大厚度 mm | 4 | 8 | 8 |
| 轧片产量 kg/h | 200-500 | 500-3000 | 800-5000 |
| 成品粒度 mm | 0.5-6 | 0.5-8 | 0.5-6 |
| 成品产量 kg/h | 160-400 | 400-2400 | 680-4000 |
| 主机功率 kw | 7.5 | 22-37 | 45 |
| 装机总容量 kw | 20 | 50 | 80 |
| 外形尺寸 (LxWxH) mm | 1500×1300×5000 | 2000×2000×9000 | 2500×2500×10000 |
| 重量 t | 6 | 10 | 13 |
A
PPLICATION
应用范围
中国干燥设备行业优秀企业
PPLICATION 应用范围
石油化工，精细化工，医药，食品，金属粉末
生物工程，农药，肥料，矿产，煤炭
 |  |
F
EATURE
产品特点
中国干燥设备行业优秀企业
EATURE 产品特点
物料经机械压力强制压缩成型，可以不添加任何湿润剂，产品纯度得到保证。
干粉直接造料，无需后续干燥过程，更有利于现有生产流程的衔接和改造。
颗粒强度高，堆积比重的提高较其它造粒方式都更为显著。尤其适合于增加产品堆积比重的场合。
可控制环境污染，减少粉体浪费和包装成本，提高产品运输能力。
结构紧凑，维修方便，操作简单，工艺流程短，能耗低，效率高，故障率低，适合原料范围广，辊压力可根据不同物料自由调整。
加料和喂料装置采用变频无级调整控制，自动化程度高，可实现一人多机控制，劳动强度低及可长期连续运转等特点。
主要传动部件均采用优质合金材料、不锈钢材料、钛材、铬和其他表面合金制作，大大提高了耐磨损、耐腐蚀、耐高温及耐压能力，使该机具有较长的使用寿命。
P
rocess
工艺流程
中国干燥设备行业优秀企业
rocess 工艺流程

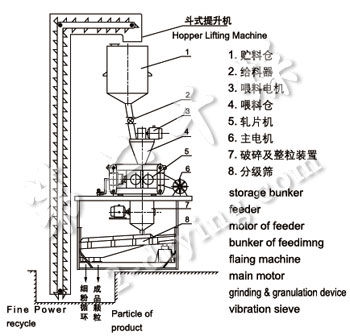

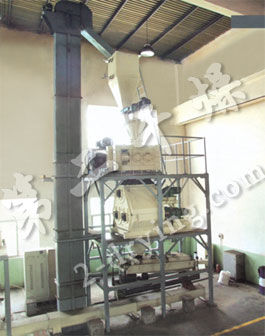

原料由加料口通过螺旋输送机进入斗式提升机，由斗式提升机将原料粉末送入振动式原料仓，通过定量加料机将物料送入变频式螺旋喂料机，对物料进行预压缩，经预压缩的物料被压入两个相对转动的两对压辊中间进行压实，其压实力是通过油缸的推力由压辊传递给物料的，被压实的片状物料自动脱槽进入破碎机，将其破碎成大小不均的颗粒体，然后进入整粒机进行修整。被修整的颗粒通过带网孔的筛板被挤压出来进入筛分机，成品颗粒通过筛分后进入斗式提升机被送入成品仓。筛分下来的粉状物通过螺旋输送机返回原料仓，再次压实由此完成一个封闭式循环。
C
ustomer
典型用户
中国干燥设备行业优秀企业
ustomer 典型用户
广西桂花机械有限公司 | GZL-450 | 1台 |
浙江义乌诺男食品有限公司 | GZL-360 | 1台 |
广东东莞欣欣实业有限公司 | GZL-450 | 1台 |
巴拉圭贸易公司 | GZL-450 | 1台 |
吉尔吉斯斯坦赛旺公司 | GZL-240 | 1台 |
北京中设贸易有限公司 | GZL-360 | 1台 |
云南金平金隆有限公司 | GZL-450 | 1台 |
北京汇百川技术设计所 | GZL-240 | 1台 |
广东佛山荣嘉化工有限公司 | GZL-450 | 1台 |
新疆阜康美达化工厂 | GZL-240 | 1台 |
山东东营油田石化助剂厂 | GZL-240 | 1台 |
Empils-zinc Ltd 俄罗斯 | GZL-450 | 1台 |
越南BLRGONS公司 | GZL-450 | 1台 |
北京中设贸易有限公司 | GZL-450 | 1台 |
| 吉尔吉斯斯坦赛旺公司 | GZL-450 | 1台 |
