产品概述
中国干燥设备行业优秀企业
UMMARIZE 产品概述

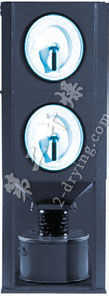

CMTY沉流式脉冲滤筒单机除尘器主要用于单点或多个点除尘，以及扬尘点不固定场所的使用。设备主要结构特点是，采用上进风下行气流的形式，滤筒采用倾斜或水平安装方式，自带引风机，作为一体式独立完整的除尘装置用于相关行业的粉尘收集处理，客户只需要根据尘点配置相应的收集罩及管路即可使用。具有结构紧凑，安装使用灵活方便的优点。设备主要由设备本体、引风机、褶式滤筒、脉冲清灰装置、电器控制柜、集灰筒等部件组成。
P
RINCIPLE
工作原理
中国干燥设备行业优秀企业
RINCIPLE 工作原理

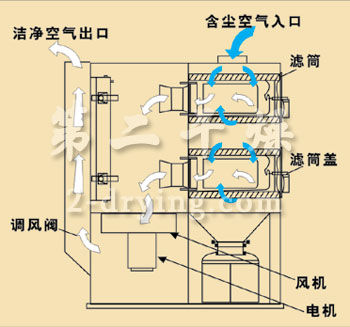

将机组放置在收尘点附近，配置相应的风管及吸尘罩与除尘器连接，插上电源，开启风机，含尘空气经风管由箱体上部进入，向下方中箱体流动，因箱体截面积突然扩张，气流流速骤然降低，大粒经粉尘在其自重的作用下从含尘空气中分离沉降至集灰抽屉中，较细的粉体随气流通过滤筒时被截留在滤芯外表面，经压缩空气喷吹清理落入集灰斗。净化后的空气由风机经出口排出。经净化后的空气可直接排放室内循环使用，无通风量及冷热量损失。设备采用脉冲清灰，用户需自备气源。
P
ARAMETER
技术参数
中国干燥设备行业优秀企业
ARAMETER 技术参数
| 型号 | 层数 | 滤筒数量 | 面积 | 处理风量 | 外形尺寸 |
| CMTY-1-1 | 1 | 1 | 10 | 456-685 | 1700×650×1350 |
| CMTY-2-2 | 2 | 2 | 20 | 960-1370 | 1700×650×1880 |
| CMTY-3-3 | 3 | 3 | 30 | 1440-2160 | 1700×650×2510 |
| CMTY-2-4 | 2 | 4 | 38 | 1820-2736 | 1700×1300×1880 |
| CMTY-2-6 | 2 | 6 | 57 | 2736-4100 | 1700×1300×2510 |
| CMTY-3-9 | 3 | 9 | 85.5 | 4100-6156 | 1700×1905×2510 |
滤筒技术参数
| 型号 | 规格 | 过滤面积 | 滤材 | 使用温度 | 过滤精度 |
| CG-ZJ/3266 | 325(213)×660/1000 | 23/28.5 | 木浆纤维纸 | ≤65oC | 99.9%(2um) |
| CG-JX/3266 | 325(213)×660/1000 | 10/15 | 长纤维聚酯 | 90-120oC | 99.9%(5um) |
| CG-JF/3266 | 325(213)×660/1000 | 5.1/8.0 | 聚酯覆膜 | 90-120oC | 99.9%(1um) |
注：设备过滤风速0.8-1.2m/min。喷吹压力：0.4-0.6Mp
注：用户在选型时，可根据工况条件参考下标选择合适的滤筒材质，以符合并满足生产需要
A
PPLICATION
应用范围
中国干燥设备行业优秀企业
PPLICATION 应用范围
化工制药、食品加工、治金、铸造、碳素材料、机械加工、焊接、建材等行业，特别适用于制药生产线、压片机、制粒机、混合机、配料、拌料、振筛、粉碎机、称量、套胶囊、中药前处理工艺的除尘净化。

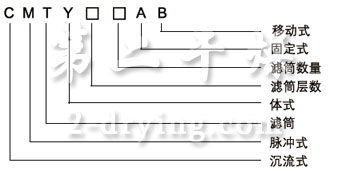

型号含义
 |  |
F
EATURE
产品特点
中国干燥设备行业优秀企业
EATURE 产品特点
上进风下行气流结构，合理利用下行气流与粉尘重力沉降方向一致的原理，有效提高除尘效果
引风机、除尘器一体化组合结构，使用方便、操作简单。
滤筒水平放置．快装式结构，滤筒的安装、维护、更换在机外即可完成，操作干净便捷。
压缩空气循环式脉冲喷吹清灰，连续清洁滤料,确保持续稳定的过滤风量。
适合各种独立或多个产尘点的除尘。
滤筒亚微米级过滤、创造洁净空间。
粉尘就地收集、就地处理。
有固定式(A型)和可移动式(B型)两种结构供选择。
可作为移动式烟尘净化器：采用高效覆膜滤筒、可移动式(B型)结构，配置合适的风机吸气装置即可作为移动式烟尘净化器
